WAT-1200CSの詳細

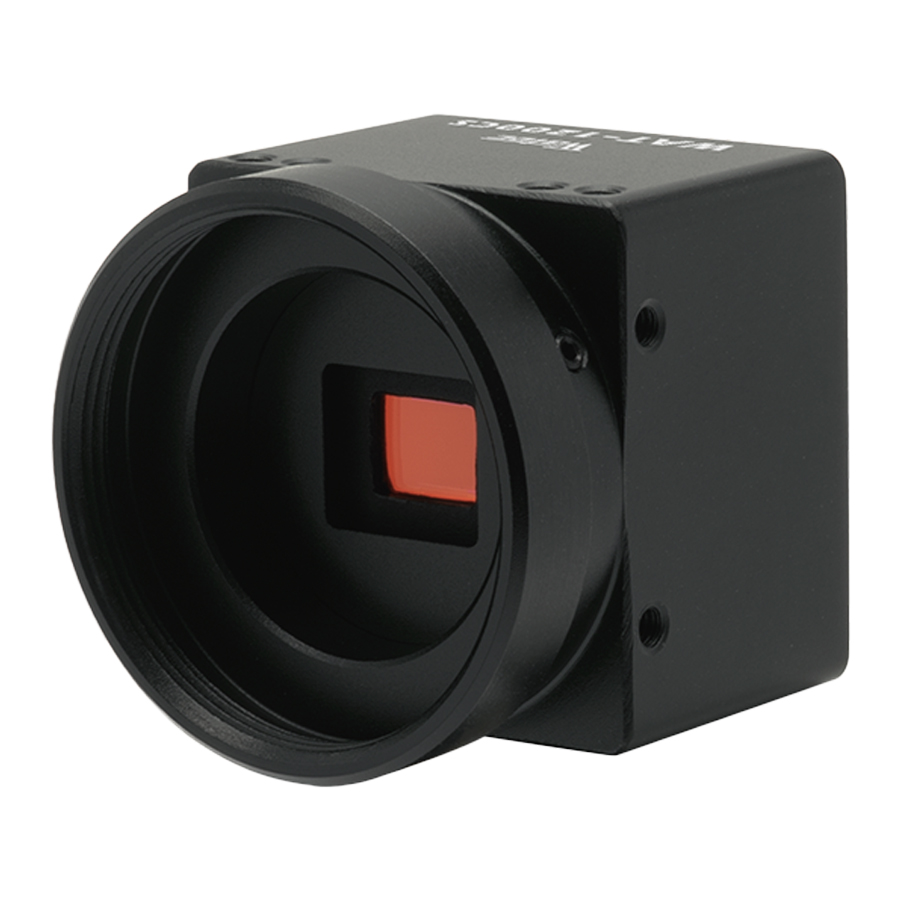

WAT-1200CSの概要 WAT-1200CSは、CCDカメラの開発・設計・製造・販売で国内外に市場展開をしているワテック社製の、超小型高感度デイナイトカメラです。高感度1/3.2型裏面照射型CMOSイメージセンサーを搭載しており、照明が少ない環境でも鮮明な撮影が可能です。超小型ながら、WDR・ICRメカレスDAY/NIGHT機能を搭載しています。OSD(オンスクリーンディスプレイ)により、設置場所で撮影環境に合わせた設定変更が可能です。
-
1280×960(H)×(V)有効画素数(NTSC)
-
0.002Lux最低被写体照度
接続図
寸法図
製品および主な付属品
- カメラ本体
- 4Pケーブル
- 2Pケーブル
- 六角レンチ
- B005(三脚アダプター)
WAT-1200CSの仕様
| 型番 | WAT-1200CS |
|---|---|
| 映像素子 | 1/3.2型 裏面照射型CMOSイメージセンサー |
| 有効画素数 | 【NTSC】1280(H)×960(V) 【PAL】1280(H)×924(V) |
| セルサイズ | 3.5μm(H)×3.5μm(V) |
| 映像方式 | RGB + 配色モザイクオンチップフィルター |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | コンポジットビデオ：1.0V(p-p) 75Ω(不平衝) |
| セットアップレベル | 7.5IRE(NTSC), 0IRE(PAL) |
| 解像度(H) | 750TV本以上(画面中央) |
| 最低被写体照度 | 0.002Lux F1.2 (AGC ON=54dB, Shutter=OFF) |
| S/N | 55dB以上(AGC OFF=0dB, γ=1.0) |
| 機能設定 | OSD：リモコン |
| 電子シャッター(NTSC) | 1/60, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000, 1/20000, 1/50000, 1/100000(秒) |
| 電子シャッター(PAL) | 1/50, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000, 1/20000, 1/50000, 1/100000(秒) |
| 電子アイリス(NTSC) | 1/60 - 1/100000(秒) |
| 電子アイリス(PAL) | 1/50 - 1/100000(秒) |
| ホワイトバランス | ATW, PWB, MWB, PRESET(5100K, 6300K) |
| オートゲインコントロール(AGC) | ON：0 - 54dB OFF：0dB |
| MGC | 0 - 54dB(6dB step) |
| Day/Night | ICR メカレス Auto, Manual |
| ガンマ特性 | γ≒0.45 |
| ビデオレベル | 調整可能 |
| ノイズリダクション | 2DNR OFF/ON レベル調整可能 |
| WDR | OFF/ON レベル調整可能 |
| D-WDR | OFF/ON レベル調整可能 |
| レンズアイリス | DC |
| 逆光補正 | BLC, HSBLC |
| 白点補正 | - |
| 輪郭補正 | レベル調整可能 |
| 露補正 | OFF/ON レベル調整可能 |
| デジタルズーム | - |
| プライバシーマスク | 16 masks |
| ミラー反転 | OFF, V-FLIP, H-FLIP, HV-FLIP |
| フリーズ | - |
| 動体検出 | - |
| ネガポジ反転 | - |

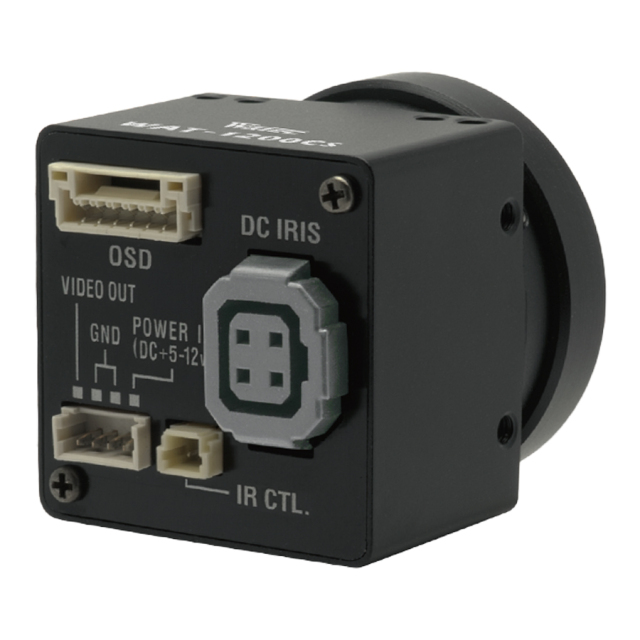

| インターフェース | 4Pコネクター(コンポジットビデオ, 電源入力), オートアイリス, 2Pコネクター(IRライト CTL), リモコン(RC-01) |
| 電源電圧 | DC+5V - 12V |
| 消費電力 | 0.6W/120mA(DC+5)V, 0.72W/60mA(DC+12V) |
| 動作, 保管温度 | -10～50℃, -30～70℃ |
| 動作, 保管湿度 | 95％RH以下(結露なき事) |
| レンズマウント | CSマウント |
| 外形寸法 | 外形寸法図を参照 |
| 重量 | 約22g |
| 保証 | 3年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- OSDユーザーマニュアルは[こちら]をご覧ください。
-
