WAT-1300(G3.6)の詳細

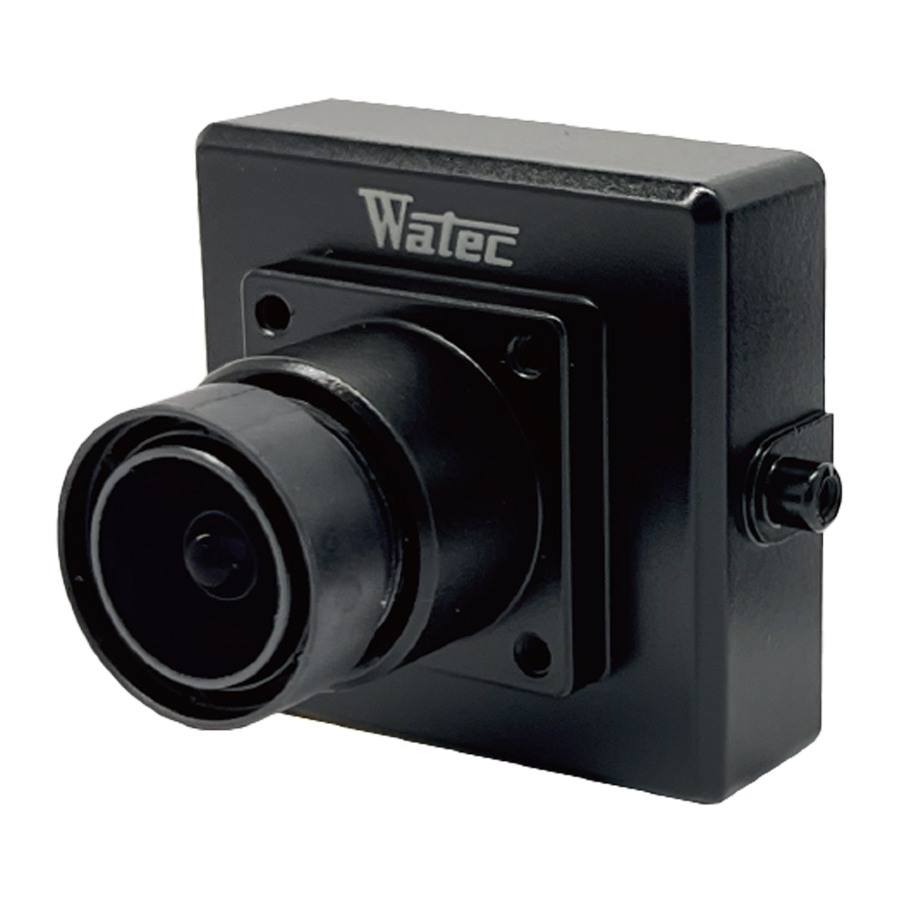

WAT-1300(G3.6)の概要 WAT-1300(G3.6)は、HD-SDI信号方式対応の超小型・高感度カメラです。出力形式HD-SDI(720/60, 50p)で遅延の少ない滑らかな映像が撮影可能で、1メガピクセルのセンサーを使用する事で低消費電力・低発熱設計を実現しました。照明が少ない環境でも鮮明な撮影が可能で、小型ながらデュアルパスフィルターを使用する事でDAY/NIGHT機能を搭載しています。標準レンズ(G3.6)の他、豊富なオプションレンズのラインナップしており、OSDにより設置場所で撮影環境に合わせた設定変更が可能です。
-
1280×720(H)×(V)有効画素数
-
0.006Lux最低被写体照度
寸法図
製品および主な付属品
- カメラ本体
- 2Pケーブル(300mm)
- MCX-BNCケーブル
WAT-1300(G3.6)の仕様
| 型番 | WAT-1300(G3.6) |
|---|---|
| 映像素子 | 1/3.2型 CMOSイメージセンサー |
| 有効画素数 | 1200(H)×720(V) |
| セルサイズ | RGB + 原色ベイヤ配色モザイクオンチップフィルター |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | HD-SDI |
| 出力形式 | 720/60p, 720/50p(工場出荷時に設定) |
| 解像度(H) | 650本以上(画面中央) |
| 最低被写体照度 | 0.006Lux F2.0 (AGC ON=54dB, Shutter=OFF) |
| S/N | 50dB以上(AGC OFF=0dB, γ=1.0) |
| 機能設定 | OSD：リモコン |
| 電子シャッター | 1/60(1/50), 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000, 1/20000, 1/50000, 1/100000(秒) |
| 電子アイリス | 1/60(1/50) - 1/100000(秒) |
| ホワイトバランス | ATW, AWB, PWB, MWB, USER1, USER2 |
| オートゲインコントロール(AGC) | ON：0 - 54dB OFF：0dB |
| MGC | 0 - 54dB(6dB step) |
| Day/Night | ICR メカレス Day/Night |
| ガンマ特性 | γ≒0.45 |
| ノイズリダクション | 2DNR OFF/ON レベル調整可能 |
| WDR | OFF/ON レベル調整可能 |
| D-WDR | OFF/ON レベル調整可能 |
| 逆光補正 | BLC, HSBLC |
| 輪郭補正 | レベル調整可能 |
| 露補正 | OFF/ON レベル調整可能 |
| プライバシーマスク | 16masks |
| ミラー反転 | OFF, V-FLIP, H-FLIP, HV-FLIP |

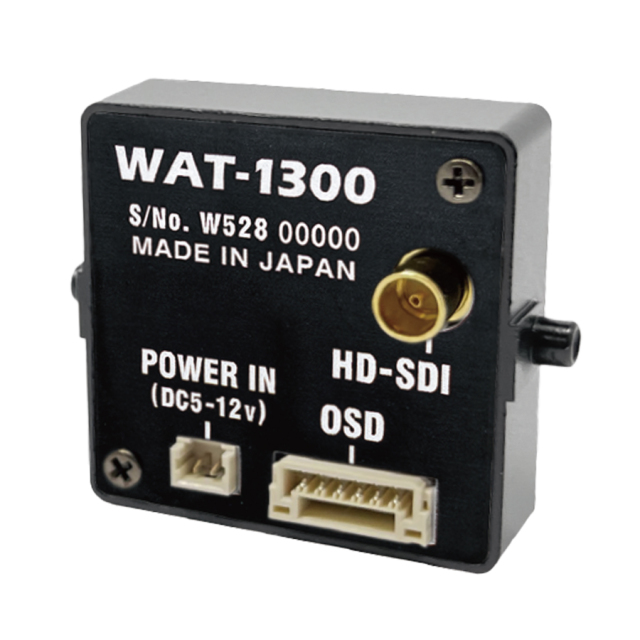

| インターフェース | MCXコネクタ(75Ω)、２Pコネクタ(電源入力), リモコン(RC-01) |
| 電源電圧 | DC+5V - 12V |
| 消費電力 | 0.9W/180mA(DC+5)V, 0.9W/75mA(DC+12V) |
| 動作, 保管温度 | -10～50℃, -30～70℃ |
| 動作, 保管湿度 | 95％RH以下(結露なき事) |
| レンズマウント | M12 P=0.5 |
| 標準レンズ | M3620BC-12(f3.6 F2.0) |
| 外形寸法 | 外形寸法図を参照 |
| 重量 | 約32g |
| 保証 | 3年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- HD-SDI信号は、相性問題により正常に映らない場合やノイズ等がのる場合があります。相性問題は保証対象外となります。弊社でのシステム一式の同時購入を推奨します。
- OSDユーザーマニュアルは[こちら]からご確認ください。
-
