WAT-2500の詳細

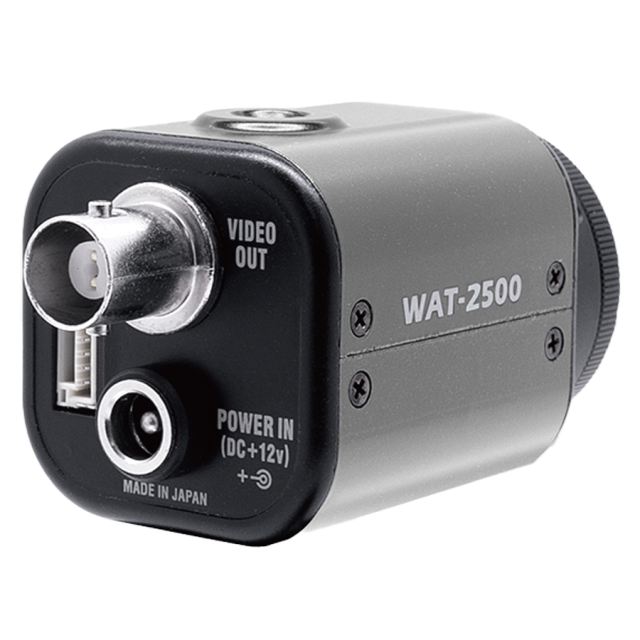

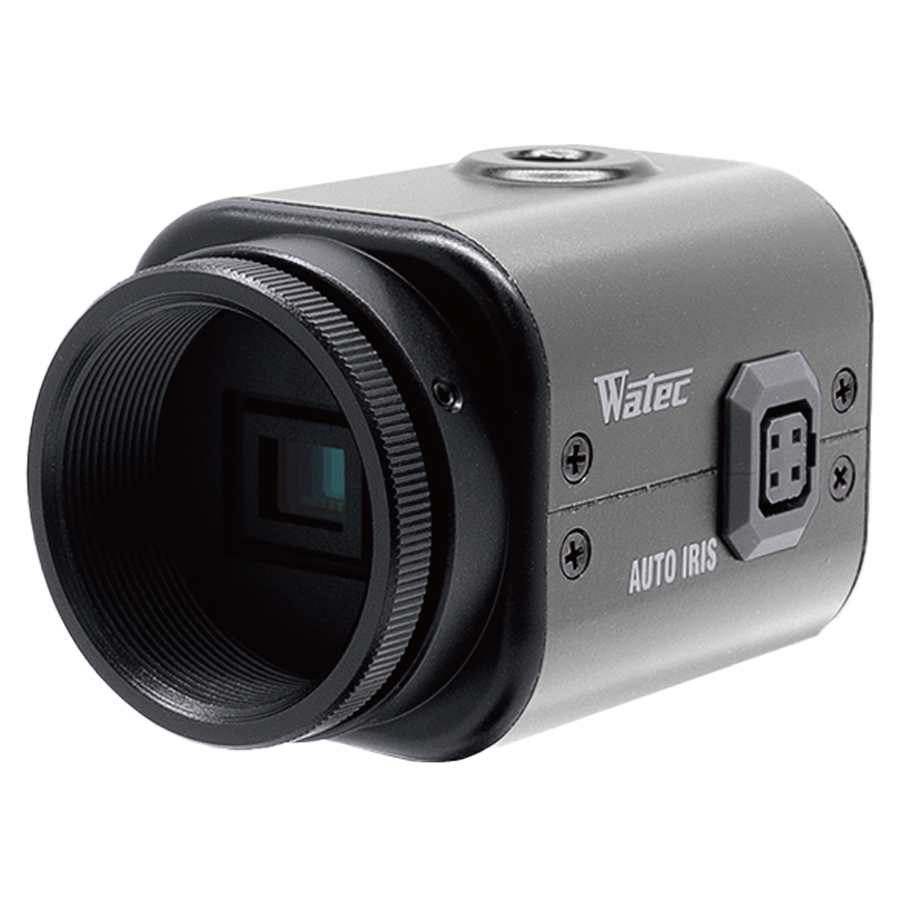

WAT-2500の概要 WAT-2500は、CCDカメラの開発・設計・製造・販売で国内外に市場展開をしているワテック社製の、多機能小型高感度アナログカラーカメラです。高感度1/2.8型裏面照射型CMOSイメージセンサーを搭載しており、従来品と比べ大幅な感度アップを実現しました。照明が少ない環境でも鮮明な撮影が可能で、監視からマシンビジョン等、幅広い用途にご使用いただけます。
-
1945×1097(H)×(V)有効画素数
-
0.0004Lux最低被写体照度
高感度1/2.8型 裏面照射型CMOSイメージセンサーを採用 産業機器向けに開発された可視光領域と近赤外領域に高感度特性を持つ裏面照射型CMOSイメージセンサーを採用しました。監視からマシンビジョン等、幅広い用途にご使用いただけます。
複数回露光方式WDR(ワイドダイナミックレンジ) 露光時間が異なる2フレームから、明部と暗部が適正な明るさになる様にコントラストを補正したフレームを出力する機能を追加しました。
3DNR(3次元ノイズリダクション) 映像の中で連続するフレーム画像の内容を比較して平均化を行い、抽出された差分信号をノイズとして認識し、除去する3DNR機能を追加。3DNRと2DNRを組合わせる事で効果的にノイズの除去を実現します。
接続図
寸法図
製品および主な付属品
- カメラ本体
- WPDC12-R(DCプラグ)
- 2Pケーブル
- 六角レンチ
WAT-2500の仕様
| 型番 | WAT-2500 |
|---|---|
| 映像素子 | 1/2.8型 裏面照射型CMOSイメージセンサー |
| 有効画素数 | 1945(H)×1097(V) |
| セルサイズ | 2.9μm(H)×2.9μm(V) |
| 映像方式 | RGB 原色ベイヤ配色モザイクオンチップフィルター |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | コンポジットビデオ：1.0V(p-p) 75Ω(不平衝) |
| セットアップレベル | 7.5IRE(NTSC), 0IRE(PAL) |
| 解像度(H) | 570TV本以上(画面中央) |
| 最低被写体照度 | 0.0065Lux F1.2 (AGC HIGH=72dB, Shutter=OFF) 0.0004Lux F1.2 (AGC HIGH=72dB, Shutter=×15) |
| S/N | 45dB以上(AGC OFF=0dB, γ=1.0) |
| 機能設定 | OSD：リモコン |
| 電子シャッター(フレーム) | ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, ×12, ×15 |
| 電子シャッター(NTSC) | 1/30, 1/60, 1/120, 1/180, 1/240, 1/300, 1/500, 1/1000, 1/2000, 1/5000, 1/10000(秒) |
| 電子シャッター(PAL) | 1/25, 1/50, 1/100, 1/150, 1/200, 1/250, 1/500, 1/1000, 1/2000, 1/5000, 1/10000(秒) |
| 電子アイリス(NTSC) | 1/30 - 1/10000(秒), ×15 - 1/10000(秒) |
| 電子アイリス(PAL) | 1/25 - 1/10000(秒), ×15 - 1/10000(秒) |
| ホワイトバランス | ATW, PWB, MWB |
| オートゲインコントロール(AGC) | ON：0 - 36dB(LOW), 0 - 50dB(MID), 0 - 72dB(HIGH) OFF：0dB |
| MGC | 0 - 72dB(5dB step) |
| Day/Night | - |
| ガンマ特性 | γ≒USER(レベル調整可能) |
| ビデオレベル | - |
| ノイズリダクション | 3DNR OFF/ON レベル調整可能, 2DNR OFF/ON レベル調整可能, 3D+2DNR ON レベル調整可能 |
| WDR | OFF/ON レベル調整可能 |
| D-WDR | OFF/ON レベル調整可能 |
| レンズアイリス | DC |
| 逆光補正 | BLC, HSBLC |
| 白点補正 | Up to 2046pixels |
| 輪郭補正 | OFF/ON レベル調整可能 |
| 露補正 | OFF/ON レベル調整可能 |
| デジタルズーム | ZOOM(×1.01 - ×6.00), PAN/TILT |
| プライバシーマスク | 8 masks |
| ミラー反転 | OFF, V-FLIP, H-FLIP, HV-FLIP |
| フリーズ | OFF/ON |
| 動体検出 | - |
| ネガポジ反転 | OFF/ON |
| インターフェース | BNC(コンポジットビデオ), 電源入力, リモコン(RC-01), オートアイリス |
| 電源電圧 | DC+12V ± 10％ |
| 消費電力 | 2.52W(210mA) |
| 動作, 保管温度 | -10～50℃, -30～70℃ |
| 動作, 保管湿度 | 95％RH以下(結露なき事) |
| レンズマウント | CSマウント(バックフォーカス調整可能) |
| 外形寸法 | 外形寸法図を参照 |
| 重量 | 約78g |
| 取得規格 | FCC(CF規格は取得しておりません) |
| 保証 | 3年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- WAT-2500・WAT-3500 共通ユーザーマニュアルは[こちら]をご覧ください。
-
