WAT-3200の詳細

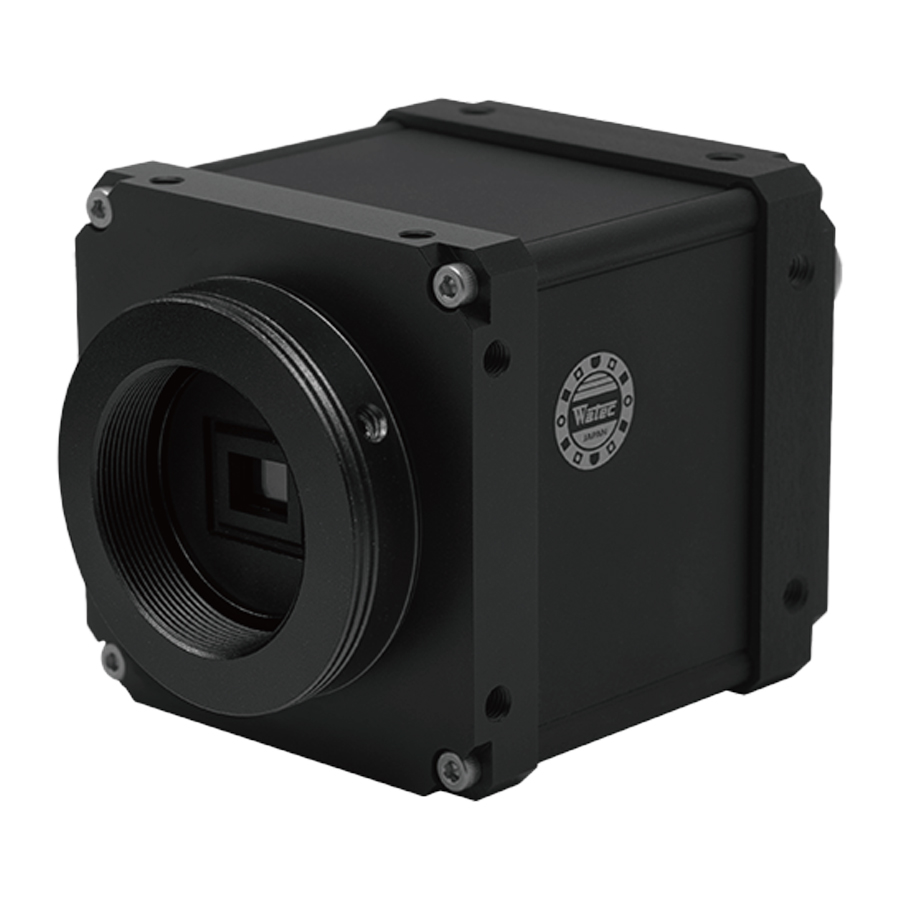

WAT-3200の概要 WAT-3200は、3G/HD-SDI対応、フルHD出力が可能な小型モノクロカメラです。高感度1/2.8型裏面照射型CMOSイメージセンサーを搭載しており、従来品と比べ大幅な感度アップを実現しました。照明が少ない環境でも鮮明な撮影が可能で、監視からマシンビジョン等、幅広い用途にご使用いただけます。
-
1945×1097(H)×(V)有効画素数
-
0.000007Lux最低被写体照度
高感度1/2.8型 裏面照射型CMOSイメージセンサーを採用 産業機器向けに開発された可視光領域と近赤外領域に高感度特性を持つ裏面照射型CMOSイメージセンサーを採用しました。監視からマシンビジョン等、幅広い用途にご使用いただけます。
遅延が少ない3G/HD-SDI対応 フルHD出力(1080/60p) 高品質なフルHD1080/60p映像を同軸ケーブル一本で伝送が可能。SDI信号は映像の遅延が少ない非圧縮映像の為、リアルタイムでの監視やライブ配信、モニタリング用途に適しています。
複数回露光方式WDR (ワイドダイナミックレンジ) 露光時間が異なる2フレームから、明部と暗部が適正な明るさになる様にコントラストを補正したフレームを出力する機能を追加しました。
3DNR(3次元ノイズリダクション) 映像の中で連続するフレーム画像の内容を比較して平均化を行い、抽出された差分信号をノイズとして認識し、除去する3DNR機能を追加。3DNRと2DNRを組合わせる事で効果的にノイズの除去を実現します。
Pelco-D、Pelco-P、VISCA対応 業界標準のプロトコルに対応した事でOSD上での詳細な機能設定が容易に可能となりました。シリアル通信を行う際には、オプションのCB-03(シリアル通信ケーブル)のご使用を推奨いたします。※VISCAはソニー株式会社の商標です。
施工時に便利なアナログ映像出力端子 施工時にカメラの画角や機能設定等の調整をアナログモニターに接続し、映像を確認しながら行う事ができます。HD-SDIに対応したモニターや機器が必要ありません。
接続図
寸法図
製品および主な付属品
- カメラ本体
- WPDC12-R(DCプラグ)
- 2Pケーブル
- 六角レンチ
- 三脚アダプター
- RC-02(専用リモコン)
WAT-3200の仕様
型番 | WAT-3200 |
---|---|
映像素子 | 1/2.8型 裏面照射型CMOSイメージセンサー |
有効画素数 | 1945(H)×1097(V) |
セルサイズ | 2.9μm(H)×2.9μm(V) |
映像方式 | - |
同期方式 | 内部同期 |
走査方式 | プログレッシブ |
映像出力 | 3G-SDI, HD-SDI コンポジットビデオ:1.0V(p-p) 75Ω(不平衝) |
出力形式 | 1080/60p, 1080/59.94p, 1080/50p, 1080/60i, 1080/59.94i, 1080/50i, 1080/30p, 1080/29.97p, 1080/25p, 1080/24p, 720/60p, 720/59.94p, 720/50p, NTSC, PAL |
解像度(H) | 1000本以上(画面中央) |
最低被写体照度 | 0.0001Lux F1.42 (AGC HIGH=72dB, Shutter=OFF) 0.000007Lux F1.4 (AGC HIGH=72dB, Shutter=×15) |
S/N | 50dB以上(AGC OFF=0dB, γ=1.0) |
機能設定 | OSD:リモコン, RS-232(Pelco-D, Peico-P), 通信:RS-232(Pelco-D, Peico-P, Visca) |
電子シャッター(フレーム) | ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, ×12, ×15 |
電子シャッター(秒) | 1/500, 1/1000, 1/2000, 1/5000, 1/10000(秒) |
電子シャッター(出力形式:60/59.94/30fps時) | 1/30, 1/60, 1/120, 1/180, 1/240, 1/300(秒) |
電子シャッター(出力形式:50/25/24fps時) | 1/25, 1/50, 1/100, 1/150, 1/200, 1/250(秒) |
電子アイリス(出力形式:60/59.94/30fps時) | 1/30 - 1/10000(秒) |
電子アイリス(出力形式:50/25/24fps時) | 1/25 - 1/10000(秒) |
電子アイリス(秒) | ×15 - 1/10000(秒) |
ホワイトバランス | - |
オートゲインコントロール(AGC) | ON:0 - 36dB(LOW), 0 - 50dB(MID), 0 - 72dB(HIGH) OFF:0dB |
MGC | 0 - 72dB(5dB step) |
Day/Night | - |
ガンマ特性 | γ≒USER(レベル調整可能) |
ノイズリダクション | 3DNR OFF/ON レベル調整可能, 2DNR OFF/ON レベル調整可能, 3D+2DNR ON レベル調整可能 |
WDR | OFF/ON レベル調整可能 |
D-WDR | OFF/ON レベル調整可能 |
レンズアイリス | DC |
逆光補正 | BLC, HSBLC |
白点補正 | Up to 2046pixels |
輪郭補正 | OFF/ON レベル調整可能 |
露補正 | OFF/ON レベル調整可能 |
デジタルズーム | ZOOM(×1.01 - ×6.00), PAN/TILT |
プライバシーマスク | 8 masks |
ミラー反転 | OFF, V-FLIP, H-FLIP, HV-FLIP |
フリーズ | OFF/ON |
動体検出 | OFF/ON 4エリア任意設定可能 |
ネガポジ反転 | OFF/ON |

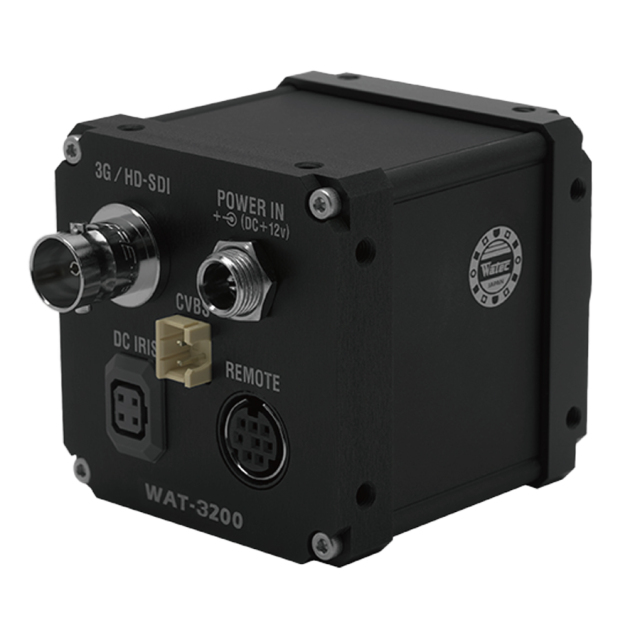

インターフェース | BNC(3G/HD-SDI), 2Pコネクター(コンポジットビデオ), 電源入力, オートアイリス, ミニDINBP(RC-02, RS-232) |
電源電圧 | DC+12V ± 10% |
消費電力 | 2.52W(210mA) |
動作, 保管温度 | -10~50℃, -30~70℃ |
動作, 保管湿度 | 95%RH以下(結露なき事) |
レンズマウント | CSマウント |
外形寸法 | 外形寸法図を参照 |
重量 | 約130g |
保証 | 3年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
- WAT-2200 Mk-2・WAT-3200 共通ユーザーマニュアルは[こちら]をご覧ください。
-
