WAT-660E(P3.7)の詳細

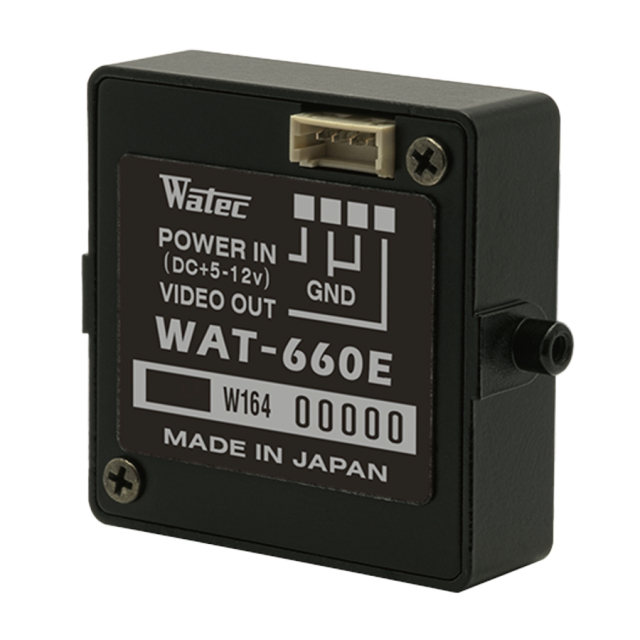

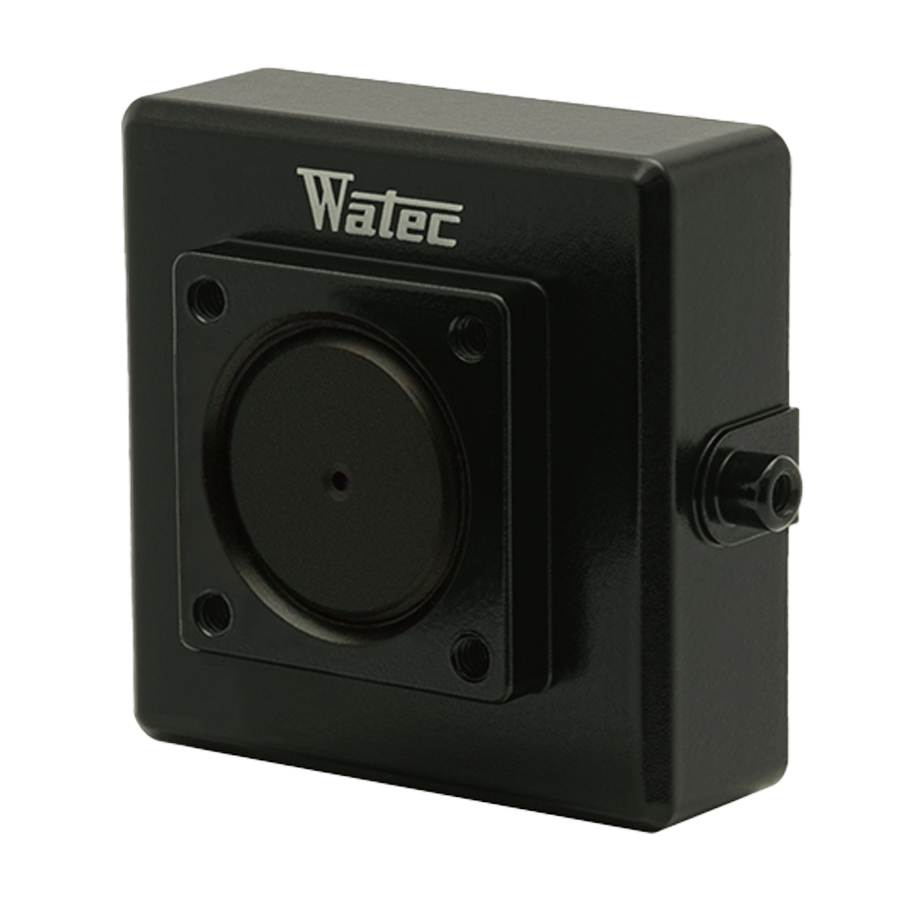

WAT-660E(P3.7)の概要 WAT-660E(P3.7)は、CCDカメラの開発・設計・製造・販売で国内外に市場展開をしているワテック社製の、1/4型CMOSイメージセンサー搭載超小型ミニチュアカメラです。目立たず場所を選ばない超小型設計のため、組み込みに最適です。
-
648×488(H)×(V)有効画素数
-
0.01Lux最低被写体照度
接続図
寸法図
製品および主な付属品
- カメラ本体
- 4Pケーブル
WAT-660E(P3.7)の仕様
| 型番 | WAT-660E(P3.7) |
|---|---|
| 映像素子 | 1/4型 CMOSイメージセンサー |
| 有効画素数 | 648(H)×488(V) |
| セルサイズ | 5.6μm(H)×5.6μm(V) |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | コンポジットビデオ：1.0V(p-p) 75Ω(不平衝) |
| 解像度(H) | 480TV本以上(画面中央) |
| 最低被写体照度 | 0.01Lux F4.5 (AGC ON=42dB, Shutter=OFF) |
| S/N | 52dB以上(AGC OFF=0dB, γ=1.0) |
| 機能設定 | - |
| 電子シャッター | - |
| 電子アイリス(EIA) | 1/60 - 1/100000(秒) |
| 電子アイリス(CCIR) | 1/50 - 1/100000(秒) |
| オートゲインコントロール(AGC) | 0 - 42dB |
| MGC | - |
| ガンマ特性 | γ≒0.45 |
| ビデオレベル | 100IRE |
| ノイズリダクション | - |
| ワイドダイナミックレンジ | - |
| レンズアイリス | - |
| 逆光補正 | BLC |
| 白点補正 | - |
| 輪郭補正 | - |
| 露補正 | - |
| デジタルズーム | - |
| プライバシーマスク | - |
| ミラー反転 | - |
| フリーズ | - |
| 動体検出 | - |
| ネガポジ反転 | - |
| インターフェース | 4Pコネクター(コンポジットビデオ, 電源入力) |
| 電源電圧 | DC+5V - 12V |
| 消費電力 | 0.45W/90mA(DC+5V), 0.45W/37.5mA(DC+12V) |
| 動作, 保管温度 | -10～50℃, -30～70℃ |
| 動作, 保管湿度 | 95％RH以下(結露なき事) |
| レンズマウント | M13 P=1.0 |
| 標準レンズ | 3745B-13P(f3.7 F4.5) |
| 外形寸法 | 外形寸法図を参照 |
| 重量 | 約23g |
| 保証 | 3年間 |
使用上の注意
- 仕様及びデザインは予告なく変更される場合がございます。予めご了承ください。
-
