AD001HDEの詳細

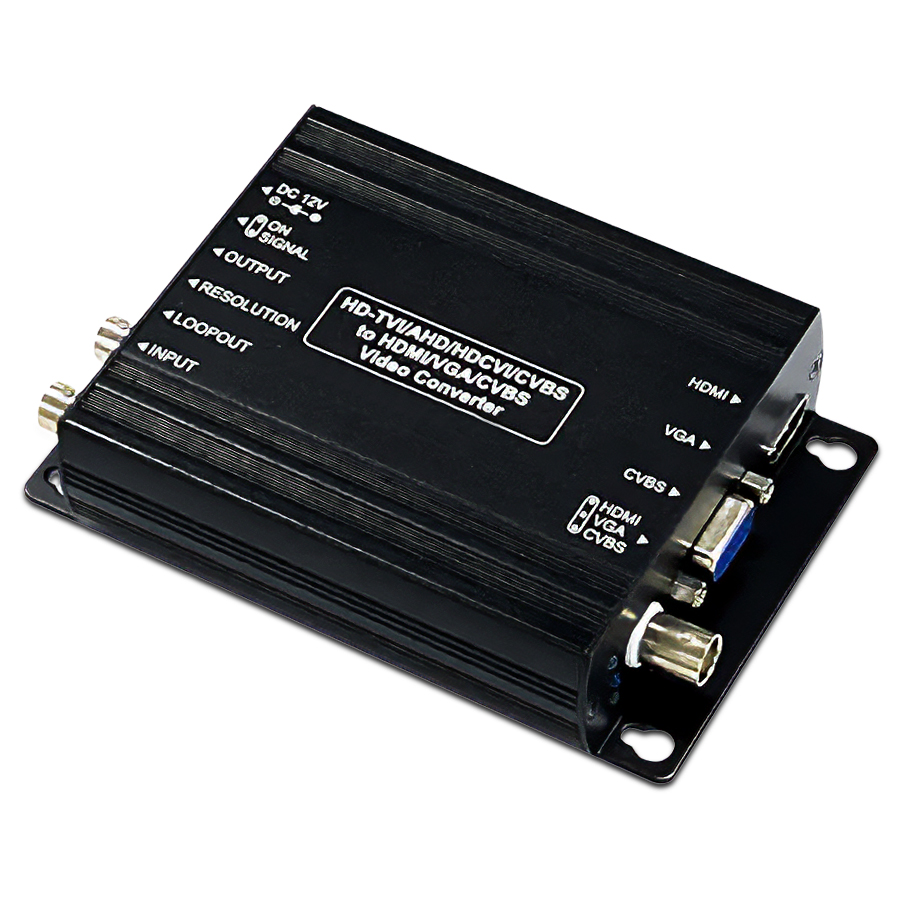

AD001HDEの概要 AD001HDEは、各種アナログHDまたはコンポジット信号をHDMI・VGA(アナログRGB)・コンポジット(CVBS)映像へ変換するコンバーターです。※すべてのHDTVI/HDCVI/AHDカメラの動作を保証するものではありません。相性保証はしておりません。予め、ご了承下さい。
-
88×30×130mm(W×H×D)寸法
-
260g重量
各種アナログ信号変換 AHD・HD-TVI・HDCVI・コンポジット(CVBS)信号を、HDMI・VGA(アナログRGB)・コンポジット(CVBS)のいずれかに変換する信号変換器(※変換された信号は同時に出力することはできません)
対応入力解像度
対応入力解像度は以下の通りとなります。
AHD・HD-TVI・HDCVI 720p・1080p
コンポジット(CVBS) NTSC・PAL・960H
出力解像度 HDMIまたはVGA(アナログRGB)出力の場合解像度は切り替えることができます。詳細は仕様をご参照ください。

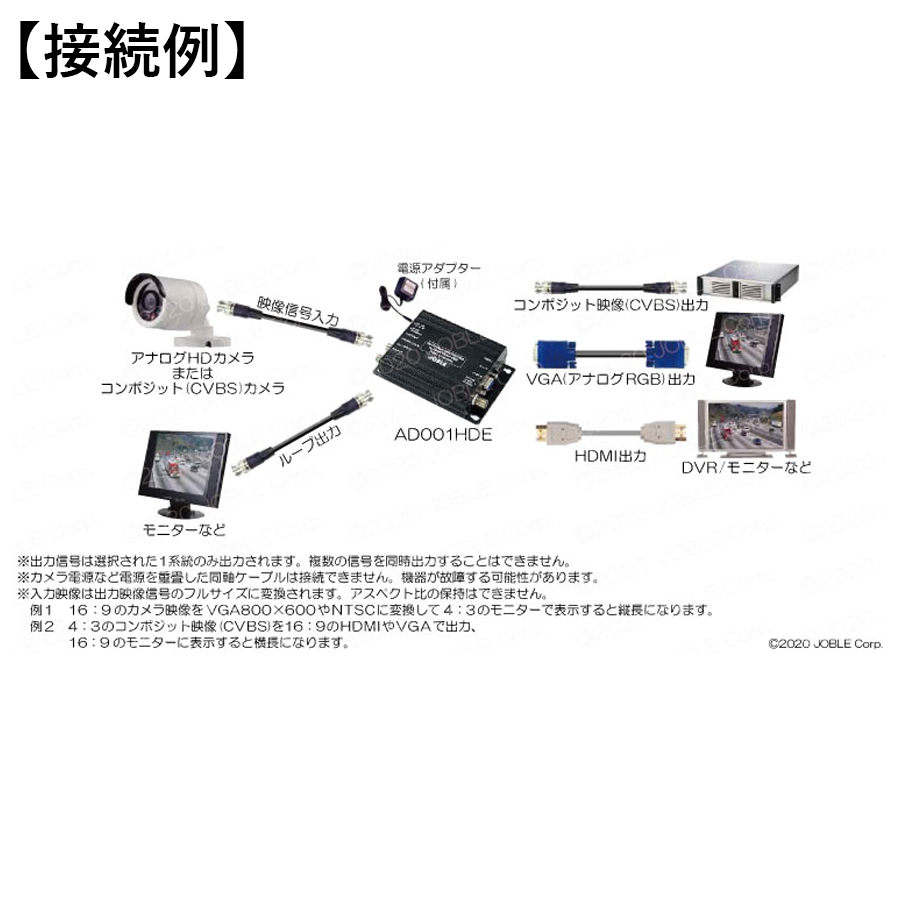

ループ出力 各種アナログ信号入力はループ出力することができます。

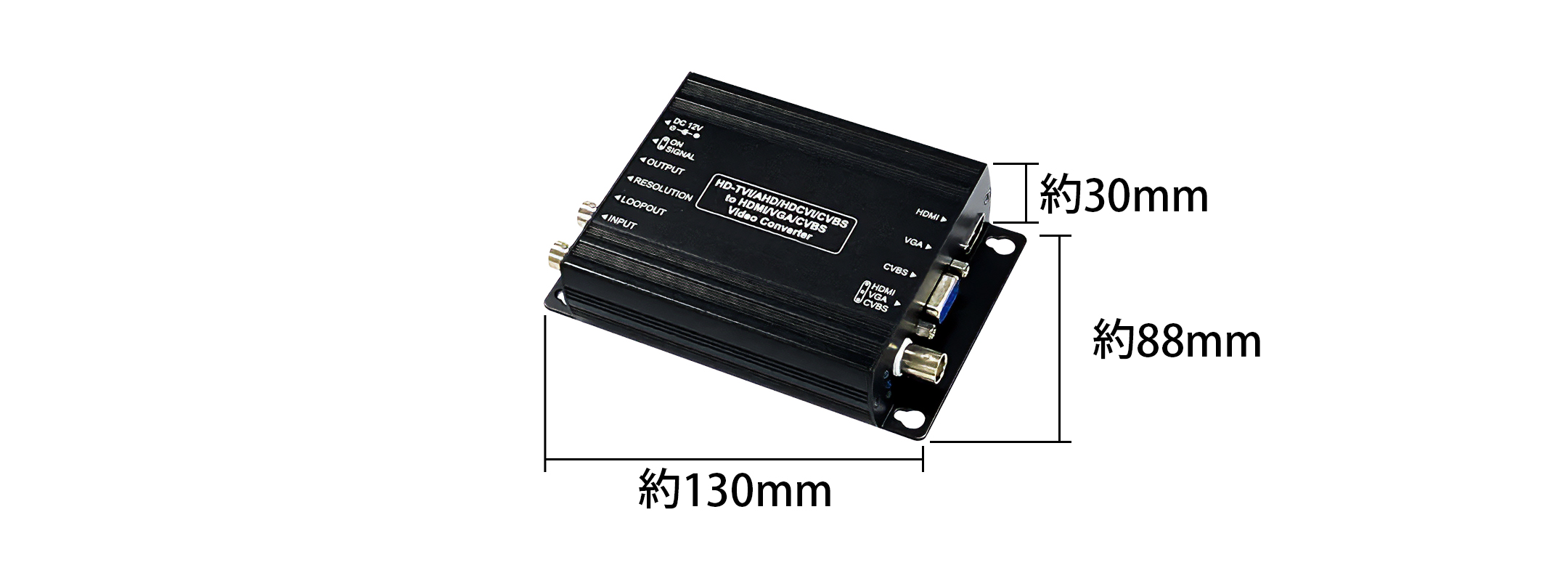

寸法図
製品および主な付属品
- 製品本体
- 電源アダプター×1
- ゴム足×4
- 固定ネジ+アンカー×4セット
- 取扱説明書
AD001HDEの仕様
| 型番 | AD001HDE |
|---|---|
| 映像入力 | AHD, HD-TVI, HDCVI 1080p, 720p コンポジット映像(CVBS) NTSC, PAL, 960H |
| 映像出力 | HDMI, VGA(アナログRGB)：1280×720(720p)60Hz, 1920×1080(1080p)60Hz コンポジット(CVBS)：NTSC, PAL |
| 映像入力端子 | BNCメス 75Ω×1 |
| 映像出力端子 | ループ出力：BNCメス 75Ω ×1 HDMI：タイプA メス ×1 VGA(アナログRGB)：ミニDsub15メス ×1 コンポジット(CVBS)：BNCメス 75Ω ×1 |

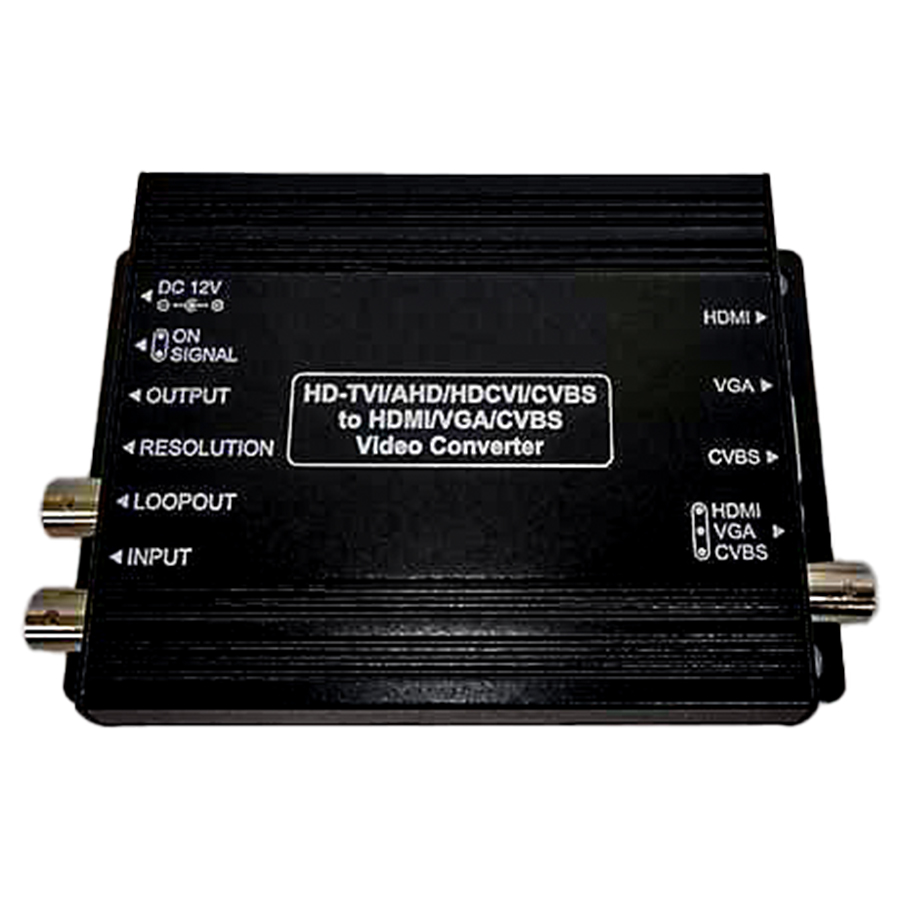

| 操作ボタン | 【左ボタン】 押すたびに出力信号が次の順番で切り替わります。 HDMI → コンポジット映像(CVBS) → VGA → (HDMIに戻る) 【右ボタン】 押すたびに出力映像信号の解像度が切り替わります。 ※解像度は項目「映像出力」参照 |
| UTC | 非対応 |
| 電源電圧 | 入力：DC12V(電源アダプター付属) |
| 消費電力 | 最大3W |
| 動作環境 | 温度：0～55℃ 湿度：最大90%RH(結露不可) |
| 外形寸法 | 88×30×130mm (W×H×D) |
| 重量 | 約260g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 出力信号は選択された１系統のみ出力されます。複数の信号を同時出力することはできません。
- AD001HDEの電源が切れている場合はループ出力端子の信号出力も途絶えます。
- ループ出力端子から映像入力端子へUTCによるカメラ制御信号は通過しません。
- カメラ電源など電源を重畳した同軸ケーブルは接続できません。機器が故障する可能性があります。
- 入力映像は出力映像信号のフルサイズに変換されます。アスペクト比の保持はできません。
- 例１：16:9のカメラ映像をVGA800x600やNTSCに変換して4:3のモニターで表示すると縦長になります。
- 例２：4:3のコンポジット映像(CVBS)を16:9のHDMIやVGAで出力、16:9のモニターに表示すると横長になります。
- ご使用になるカメラやモニターの相性問題により正常に映像が映らない、認識しない場合もございます。相性問題に関しては、保証の対象外となっておりますので当店でのシステム一式のご購入をお勧めいたします。
-
