SC-CSP01Pの詳細

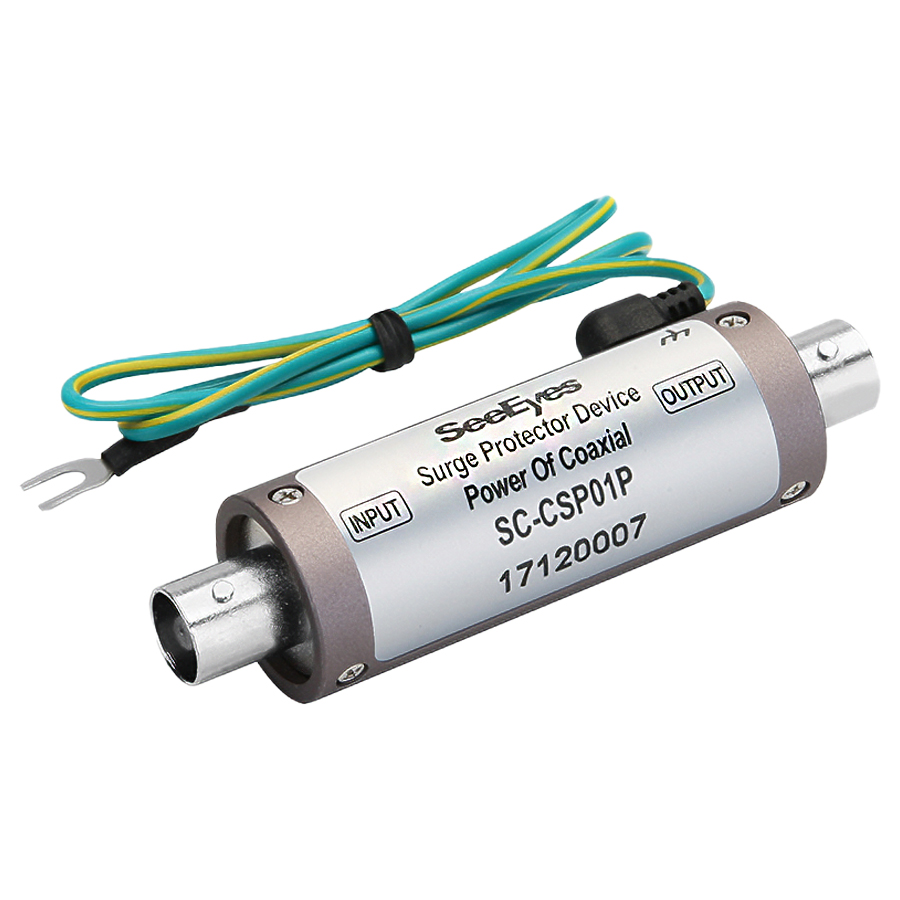

SC-CSP01Pの概要 SC-CSP01Pは、映像と電源を同軸ケーブル1本で伝送するワンケーブルシステム(電源重畳方式)に対応した、電源重畳用サージ保護器です。落雷などによって同軸ケーブルに発生する誘導雷(サージ)を瞬時にバイパスし、接続された防犯カメラやレコーダーなどの精密機器を破損から保護します。様々なCCTVの映像フォーマット(IP, EX-SDI, AHD, TVI, CVI, CVBS)に対応し、コンパクトなサイズで、狭いスペースにも簡単に設置可能です。
-
73×Φ20mm(長さ×直径)寸法
-
42g重量
製品の特長
■ 強く繰り返されるサージに対する保護機能
■ サージプロテクタの故障時の安全遮断機能が内蔵
■ 様々なCCTVの映像フォーマットに対応(IP, EX-SDI, AHD, TVI, CVI, CVBS)
■ コンパクトなサイズで、狭いスペースにも簡単に設置可能

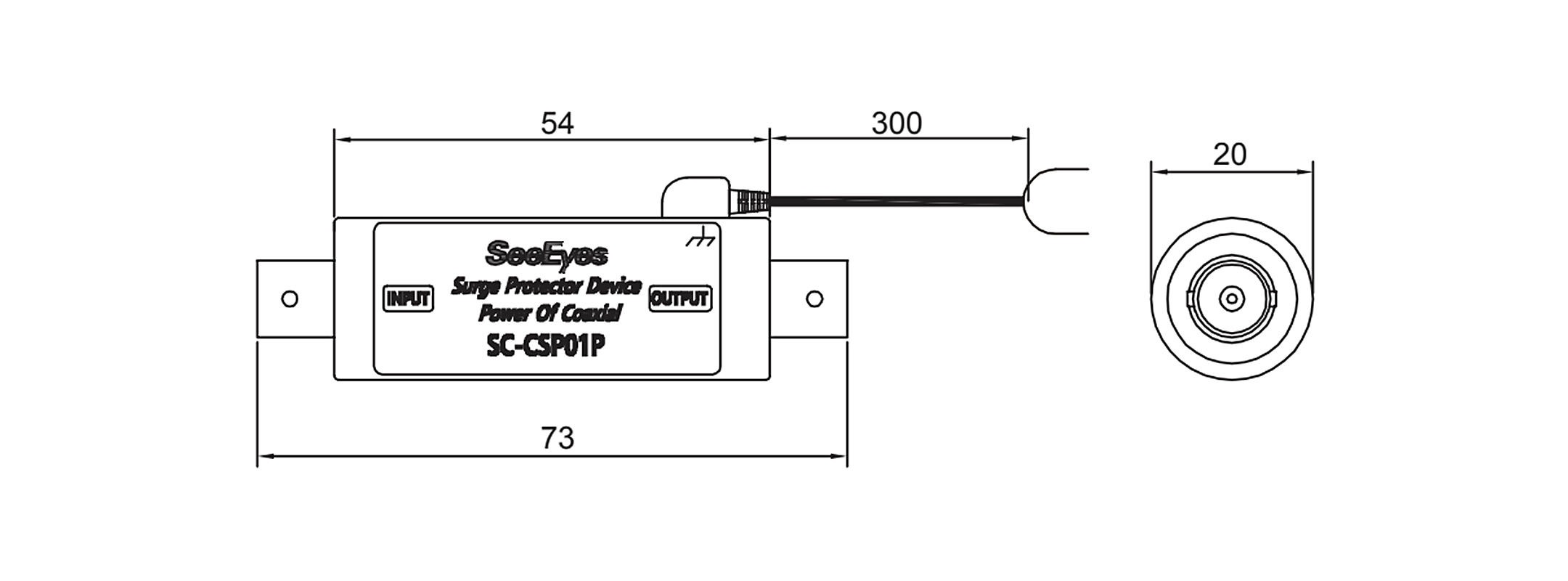

寸法図
SC-CSP01Pの仕様
| 型番 | SC-CSP01P |
|---|---|
| 連結方式 | BNCタイプ |
| 映像フォーマット | アナログ：CVBS, AHD, TVI, CVI デジタル：IP, EX-SDI |
| 最大データ伝送速度 | ≦540 Mbps |
| 公称ライン電圧 | DC48V |
| 最大DC動作電圧 | DC 60V |
| 最大負荷電流 750mA | BNC-F, 2EA |
| 最大周波数 ≦270 MHz | Terminal Block, 1EA |
| 定格放電電流(In) 8/20μs impulse - 10 回 | 20kA |
| 最大放電電流(Imax) 8/20μs impulse - 2 回 | 25kA |
| 動作温度 | -40～+85°C |
| 動作湿度 | 90%未満 |
| 保護等級 | IP20 |
| 材質 | アルミニウム |
| 寸法 | 約73×φ20mm(長さ×直径) |
| 重量 | 約42g以下 |
| 保証 | - |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
-
