SC-HDT01Eの詳細

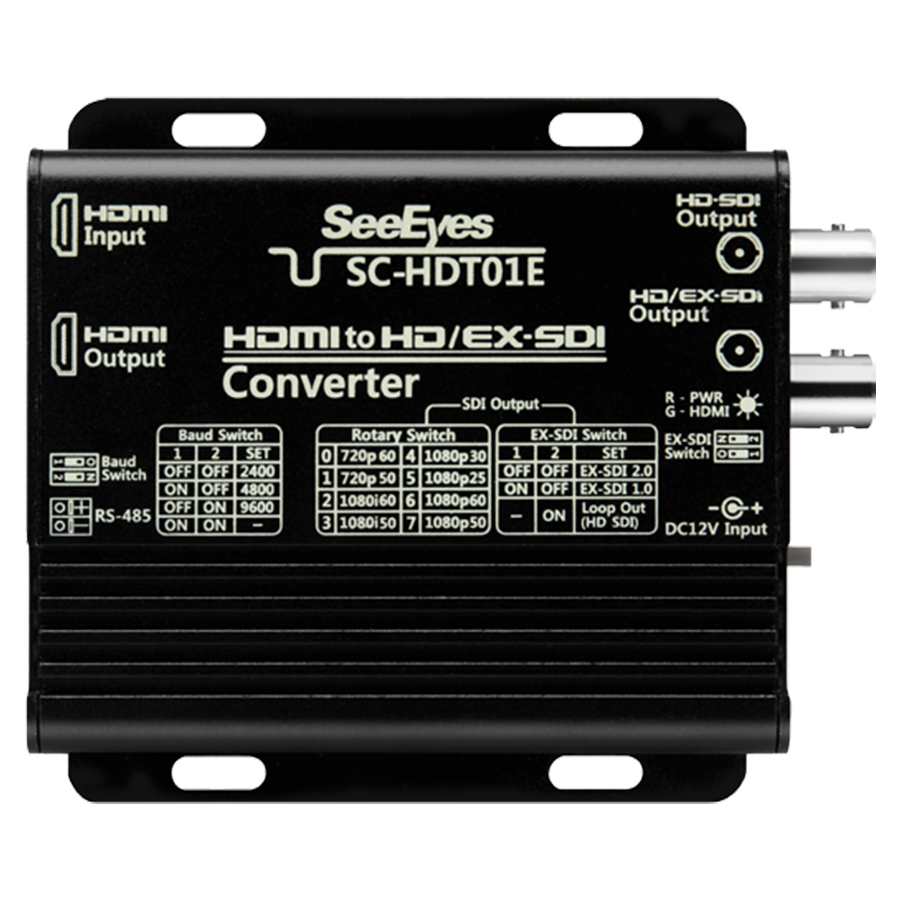

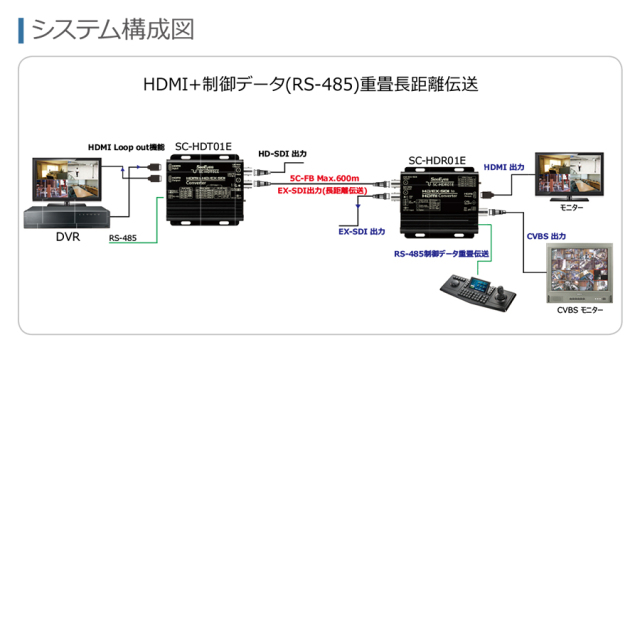

SC-HDT01Eの概要 SC-HDT01Eは、はHDMI信号を標準HD-SDI信号又はEX-SDI信号に変換するコンバーターです。HD-SDI出力信号を多様な解像度に設定できるため、HDMIスルーアウト機能で出力する映像を同時にモニタリングできます。また、SC-HDR01Eと連動することでHDMIの映像を長距離伝送も可能です。※すべてのHDMI・EX-SDI・HD-SDIカメラの動作を保証するものではありません。相性保証はしておりません。予め、ご了承下さい。
-
93×92.5×35mm(W×H×D)寸法
-
202g重量
安定した運用を可能にするサージプロテクション対応 本体には、サージプロテクション機能を内蔵しておりますので、万が一の誘導雷等からのダメージリスクを最低限に抑えます。

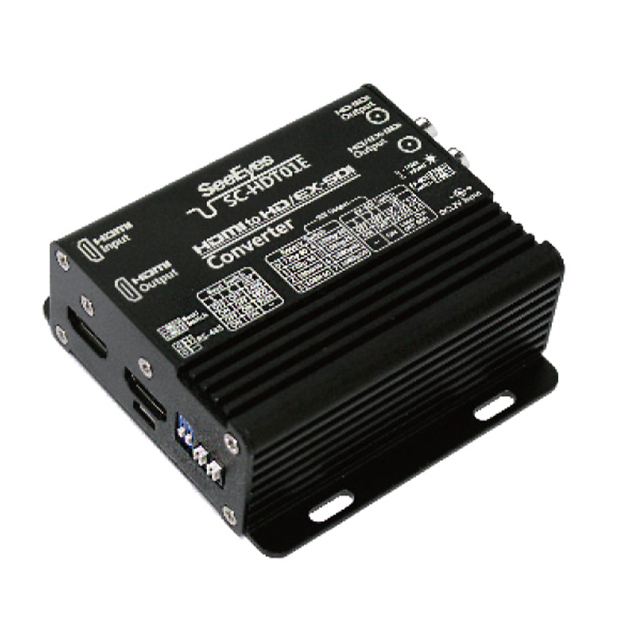

使いやすいコンパクトサイズ 約93W×35H×92.5Dmmのコンパクトサイズのボディは、モニター周りに置いても場所を取らずにシステム運用できます。

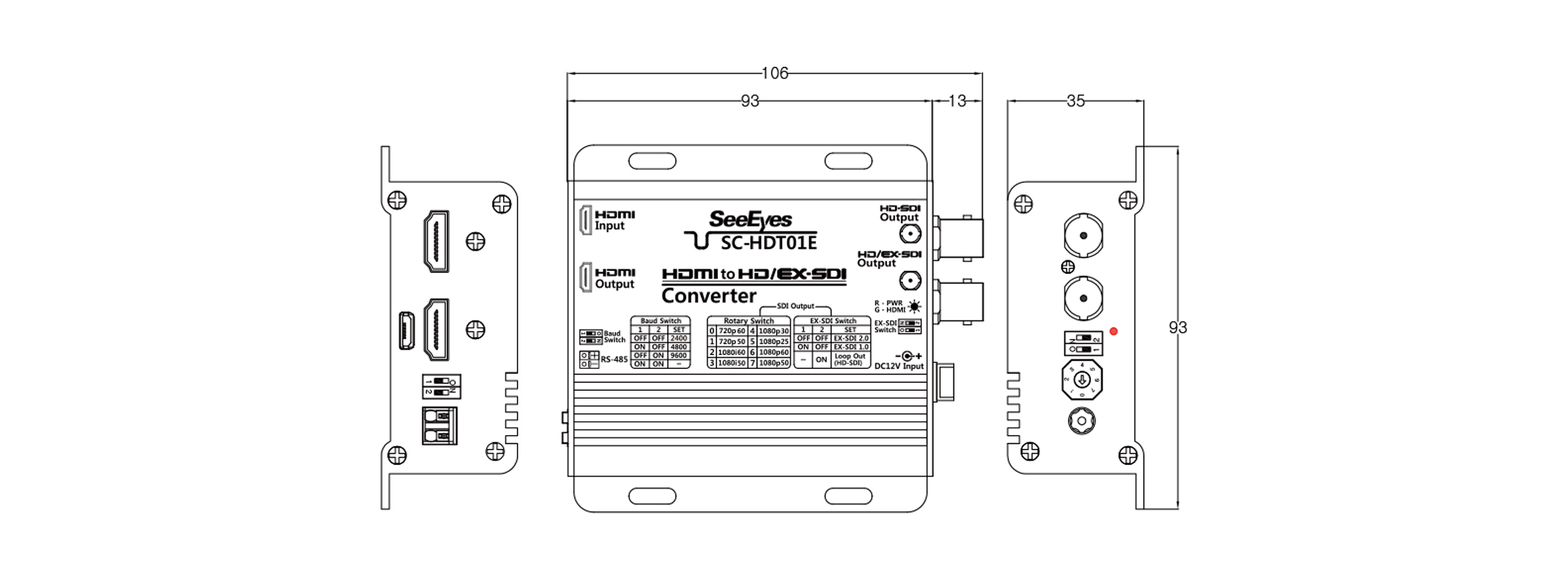

寸法図
SC-HDT01Eの仕様
| 型番 | SC-HDT01E |
|---|---|
| 入力信号 | HDMI 1.3, DVI Compliant, 対応解像度CEA 861, VESA V1.0 REV11 |
| HDMI出力信号 | HDMI, DVI Compliant |
| HD-SDI出力信号 | HD-SDI(SMPTE292/1.5G, SMPTE424/3G) 1920*1080p 60/50, 1920*1080p 30/25, 1920*1080i 60/50, 1280*720p 60/50 |
| EX-SDI出力信号 | 【EX-SDI1.0】 1920*1080p 30/25, 1920*1080i 60/50, 1280*720p 60/50 【EX-SDI2.0】 1920*1080p 60/50, 1920*1080p 30/25, 1920*1080i 60/50, 1280*720p 60/50 |
| HD-SDI出力設定(Rotary DIP Switch) | 0：1280x720p 60, 1：1280x720p 50, 2：1920X1080i 60, 3：1920x1080i 50, 4：1920x1080p 30, 5：1920x1080p 25, 6：1920x1080p 60, 7：1920x1080p 50 |

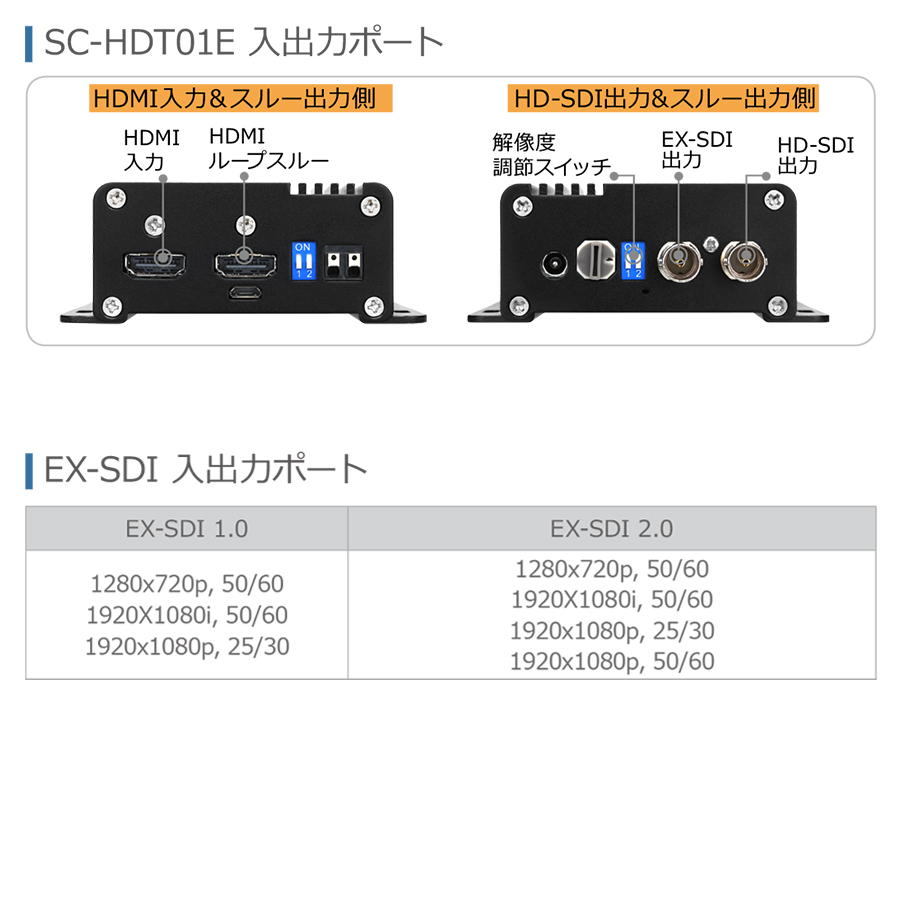

| HDMI入出力端子 | HDMI A Type 各1EA |
| SDI出力端子 | BNC-F, 2EA |
| RG-485連結端子 | Terminal Block, 1EA |
| 電源入力端子 | DC Jack |
| LED | 【緑色点灯】HDMI入力時, 【赤色点灯】Power入力時 |
| 入力電源, 消費電力 | DC12V |
| 動作温度 | -10°C～+50°C |
| 動作湿度 | 0～80% |
| 材質 | アルミニウム |
| 寸法 | 約93W×35H×92.5Dmm |
| 重量 | 約202g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 電源重畳機能は、入荷ロットにより非搭載の場合もございます。
- ご使用になるカメラやモニターの相性問題により正常に映像が映らない、認識しない場合もございます。相性問題に関しては、保証の対象外となっておりますので当店でのシステム一式のご購入をお勧めいたします。
-
