SC-MAC02Uの詳細

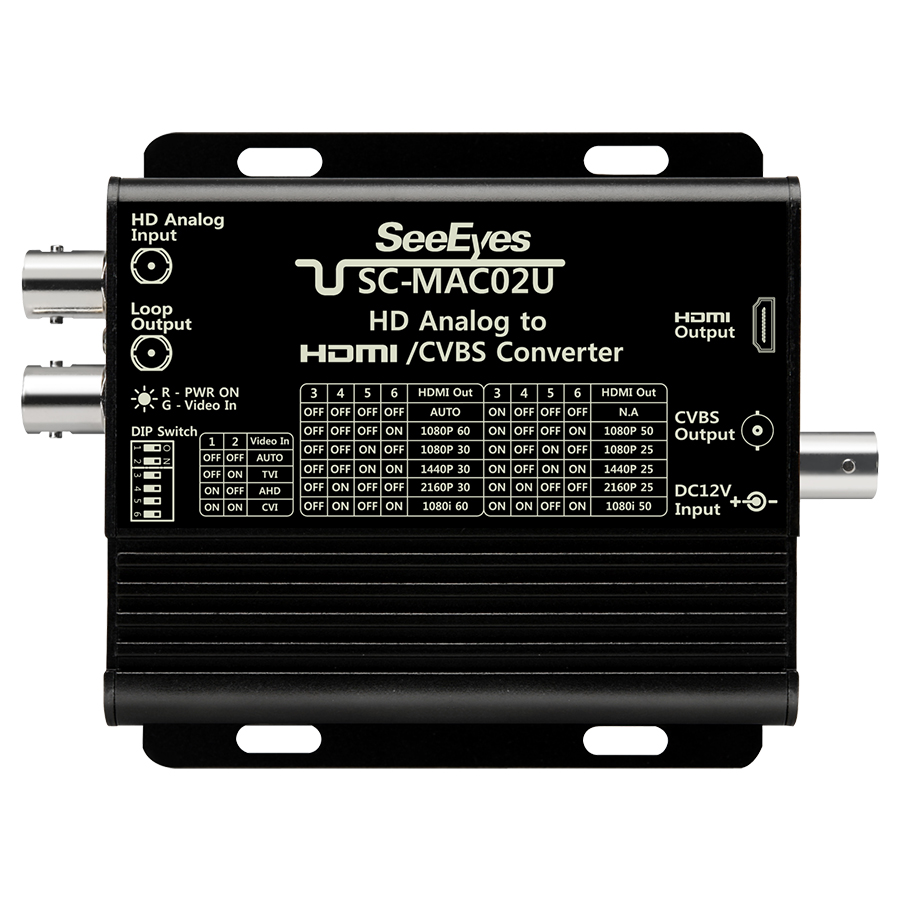

SC-MAC02Uの概要 SC-MAC02Uは、HDアナログ映像信号を、HDMI及びCVBS信号に変換するコンバーターです。本製品で入⼒された映像は、変換なくLoop Output端⼦で外部にUTC制御が出⼒できます。※すべてのカメラの動作を保証するものではありません。相性保証はしておりません。予め、ご了承下さい。
-
93×93×35mm(W×H×D)寸法
-
210g重量
製品の特長
● さまざまな8M HDアナログ(AHD 8M,TVI 8M,CVI 8M)映像フォーマットの入力を受けてHDMI,CVBSに同時出力可能
● さまざまなHDMI出力解像度(~2160p 15Hz)対応
● 出力解像度調整機能(スケーラー内蔵)
● ループ出力ポートを利用してUTC制御可能
● 既存のアナログビデオサーバー(MATRIX)活用可能
● HDMIポートを利用して,他の装備がなくてもモニタリング可能
● 高画質で信号損失なく画像変換可能
● アルミ製の小型ケースでCCTV現場適用が容易
● サージ保護回路内蔵
使いやすいコンパクトサイズ 約93W×35H×93Dmmのコンパクトサイズのボディは、モニター周りに置いても場所を取らずにシステム運用できます。

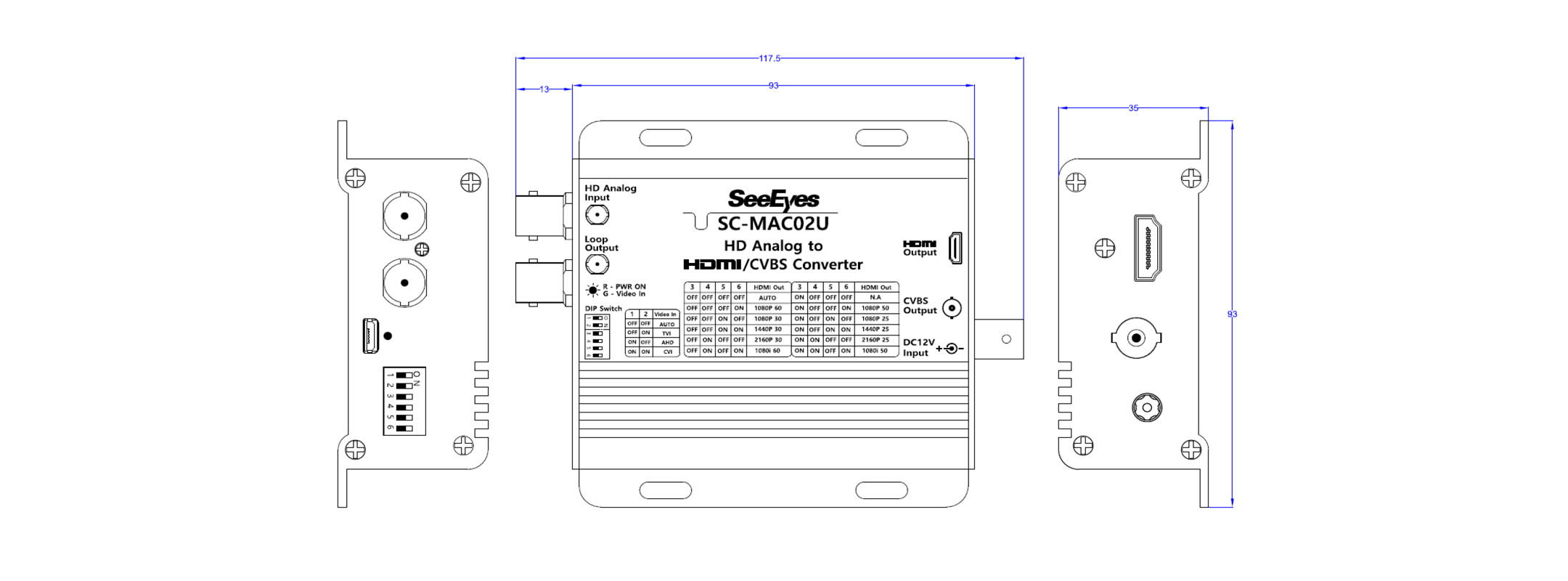

寸法図
製品および主な付属品
- 製品本体
- 取扱説明書
SC-MAC02Uの仕様
| 型番 | SC-MAC02U |
|---|---|
| HDアナログ入力解像度 | CVBS(NTSC、PAL), AHD, TVI, CVI 1920×1080p 25/30 2560×1440p 15/25/30 2592×1944p 20 3840×2160p 12/15 |
| ループ出力解像度 | 入力解像度と同様 |
| HDMI出力解像度 | 1920×1080p 50/60/25/30 1920×1080i 50/60 1920×1080i 59.94(オプション) 2560×1440p 25/30 3840×2160p 25/30 |
| CVBS出⼒解像度 | NTSC, PAL |
| 入出力推奨伝送距離 | HDアナログ入出力：3C-2V 最大300m(2メガカメラ基準), 5C-2V 最大600m(2メガカメラ基準) HDMI出力：HDMIケーブル 3m CVBS出力：1Vp-p(75Ω終端の場合) |
| HD-SDI出力設定(Rotary DIP Switch) | 0：1280x720p 60 1：1280x720p 50 2：1920X1080i 60 3：1920x1080i 50 4：1920x1080p 30 5：1920x1080p 25 6：1920x1080p 60 7：1920x1080p 50 |
| 入力電源 | DC 12V：0.5A |
| 消費電力 | DC 12V：180mA(最大) |
| 接続端子 | HDアナログ入力：BNC-F 75Ω ループ出力：BNC-F 75Ω HDMl出力：Aタイプ アナログ出力：BNC-F 75Ω |
| LED | RED：電源入力時 GREEN：映像信号入力時 |
| スイッチ | 1, 2番：HDアナログ入力選択 3, 4, 5, 6番：HDMI出力解像度を選択 |
| 動作温度 | -10°C～+50°C |
| 動作湿度 | 0～80% |
| 材質 | アルミニウム |
| 寸法 | 約93W×35H×93Dmm |
| 重量 | 約210g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- ご使用になるカメラやモニターの相性問題により正常に映像が映らない、認識しない場合もございます。相性問題に関しては、保証の対象外となっておりますので当店でのシステム一式のご購入をお勧めいたします。
-
