WTW-HDR01S(SC-HDR0801S)の詳細

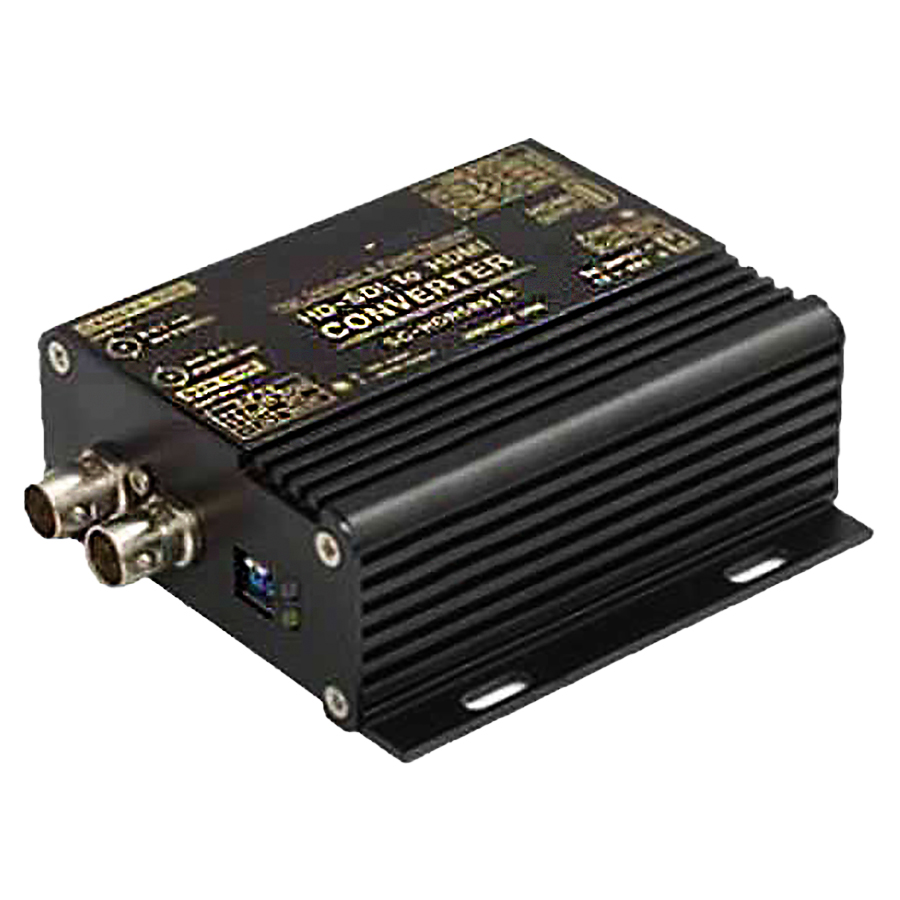

WTW-HDR01S(SC-HDR0801S)の概要 WTW-HDR01S(SC-HDR0801S)は、3G-SDI・HD-SDI・SD-SDIカメラの映像をHDMIに変換する映像コンバーターです。通常、HD-SDI・SD-SDI等のデジタルハイビジョン方式仕様のカメラは直接モニターに接続してモニタリングが不可能でしたが、本コンバーターを使用する事により、モニタリングする事が可能になりました。録画不要の場所等に、 デジタルハイビジョン方式のフルハイビジョンカメラ監視を行いたい場合に有効な装置です。入力解像度は、1080p・1080i・720pに対応します。※すべての3G-SDI・HD-SDI・SD-SDIカメラの動作を保証するものではありません。相性保証はしておりません。予め、ご了承下さい。
-
93×35×92.5mm(W×H×D)寸法
-
220g重量

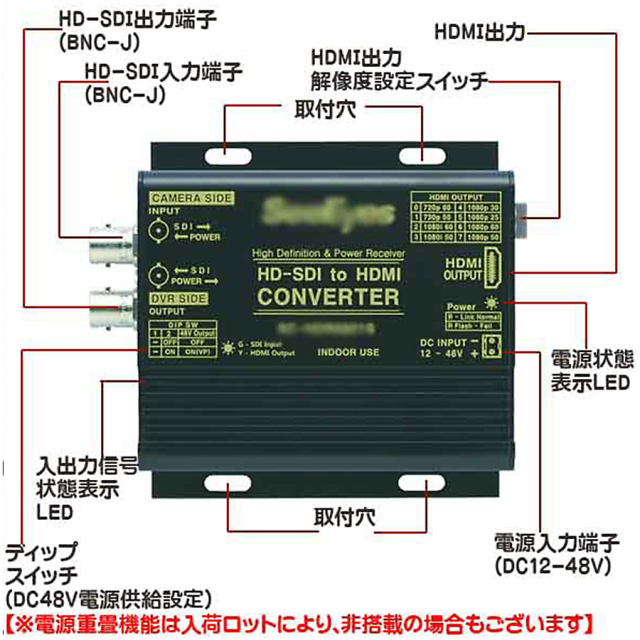

システム拡張に使えるHDMIスルー端子搭載 HD-SDI信号をスルー出力できる、BNC-Jスルーアウトを搭載。モニターにHDMI出力をしながら、スルーアウトから防犯用レコーダーに接続等のシステム拡張にご利用いただけます。リピーター機能も内蔵しておりますので、最大150mの出力に対応。
見やすいインジケーターランプ 電源投入、信号入力がされている際にランプが点灯するインジケーターを搭載しています。
各種モニターへ接続可能な出力解像度選択 各種モニターに接続できるように、様々なHDMI出力解像度に対応します。1280×720p 60〜1920×1080p 60まで8種類の出力解像度に切替可能。

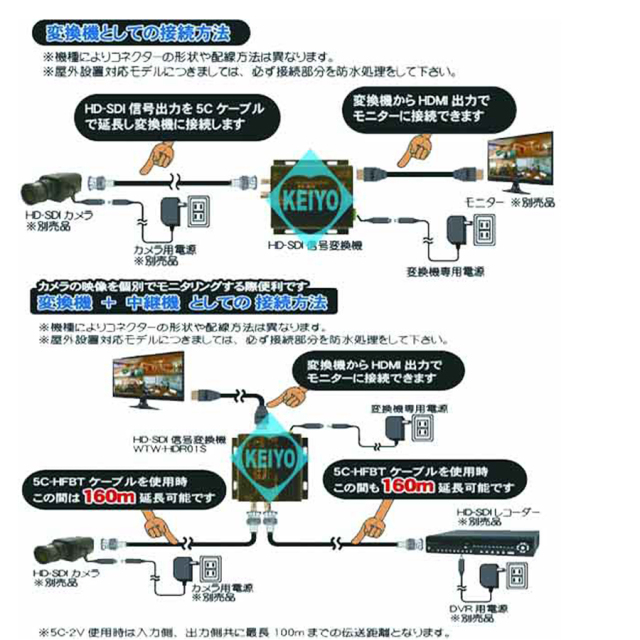

同軸ケーブルに電源・映像信号の重畳伝送対応 対応HD-SDI伝送商品と使用時に、HD-SDI映像信号と電源信号を1本の同軸ケーブルで伝送する重畳伝送が可能です。(※電源重畳機能は、入荷ロットにより非搭載の場合もございます)
安定した運用を可能にするサージプロテクション対応 本体には、サージプロテクション機能を内蔵しておりますので、万が一の誘導雷等からのダメージリスクを最低限に抑えます。
使いやすいコンパクトサイズ 約93W×35H×92.5Dmmのコンパクトサイズのボディは、モニター周りに置いても場所を取らずにシステム運用できます。

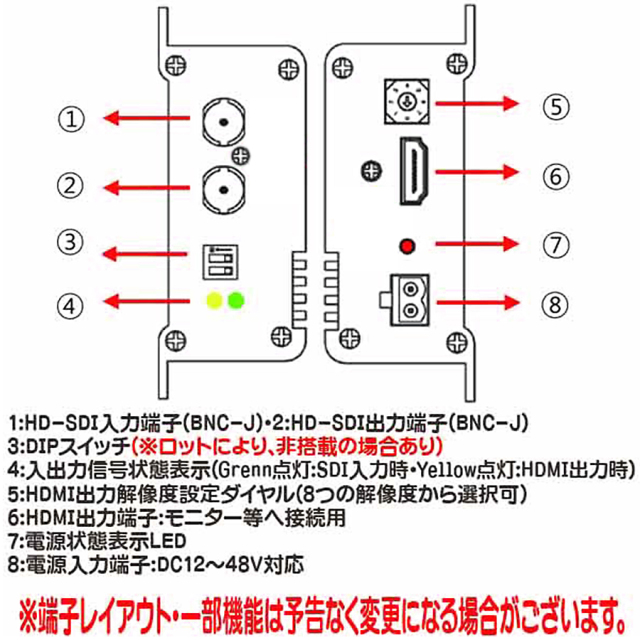

寸法図
製品および主な付属品
- WTW-HDR01S(SC-HDR0801S)本体
- コネクタ付DCケーブル
- DC48Vアダプター
- ACケーブル
- 日本語取扱説明書兼保証書
WTW-HDR01S(SC-HDR0801S)の仕様
| 型番 | WTW-HDR01S(SC-HDR0801S) |
|---|---|
| 映像信号入力 | HD-SDI(SMPTE292/15G・SMPTE424/3G) 1920×1080p 60/50 1920×1080p 30/25 1920×1080i 60/50 1280×720p 60/5030/25 |
| 映像出力信号 | HDMI1.3 HDCP1.2 DVI1.0適合 |
| HDMI出力設定(ディップスイッチ番号) | 0：1280×720p 60, 1：1280×720p 50, 2：1920×1080i 50, 3：1920×1080i 50, 4：1920×1080p 30, 5：1920×1080p 25, 6：1920×1080p 60, 7：1920×1080p 50 |
| 電源重畳設定(SDI入力端子に電源供給) | 1：NONE 2：OFF 48V出力：OFF(遮断) 1：NON 2：ON 48V出力：ON(供給)(※電源重畳機能は、入荷ロットにより非搭載の場合もございます) |
| 入力コネクタ | BNC-J(メス)コネクター×1, 2Pin ターミナルブロック×1 |
| 出力コネクタ | HDMI TYPE-A×1, BNC-J(75Ω 1.0Vp-p)×1 |
| LED | Green点灯：SDI受信時, Yellow点灯：LINK時, Yellow点滅：異常時(短絡, 断線) |
| 機器入力電圧 | DC12～48V(DC48Vアダプター付属) |
| 機器消費電力 | 最大2.6W |
| 動作温度, 動作湿度 | -10℃～+50°, 0~80% |
| 材質 | アルミ |
| 寸法 | 約93W×35H×92.5Dmm |
| 重量 | 約220g |
| 保証 | 1年間 |
使用上の注意
- 製品の仕様、デザインなどは予告なく変更する場合があります。予めご了承ください。
- 電源重畳機能は、入荷ロットにより非搭載の場合もございます。
- ご使用になるカメラや、HDMI入力付モニターの相性問題により正常に映像が映らない、認識しない場合もございます。相性問題に関しては、保証の対象外となっておりますので当店でのシステム一式のご購入をお勧めいたします。
-
